22千瓦的電機,用多少平方的銅線電纜,比較合適?

文章出處:網責任編輯:作者:人氣:-發表時間:2022-09-16 10:29:00
分享到:

當電機功率定好以后,電纜的選擇要考慮的因素通常有環境、溫度和長度。而最終確定的原則是要有余量。

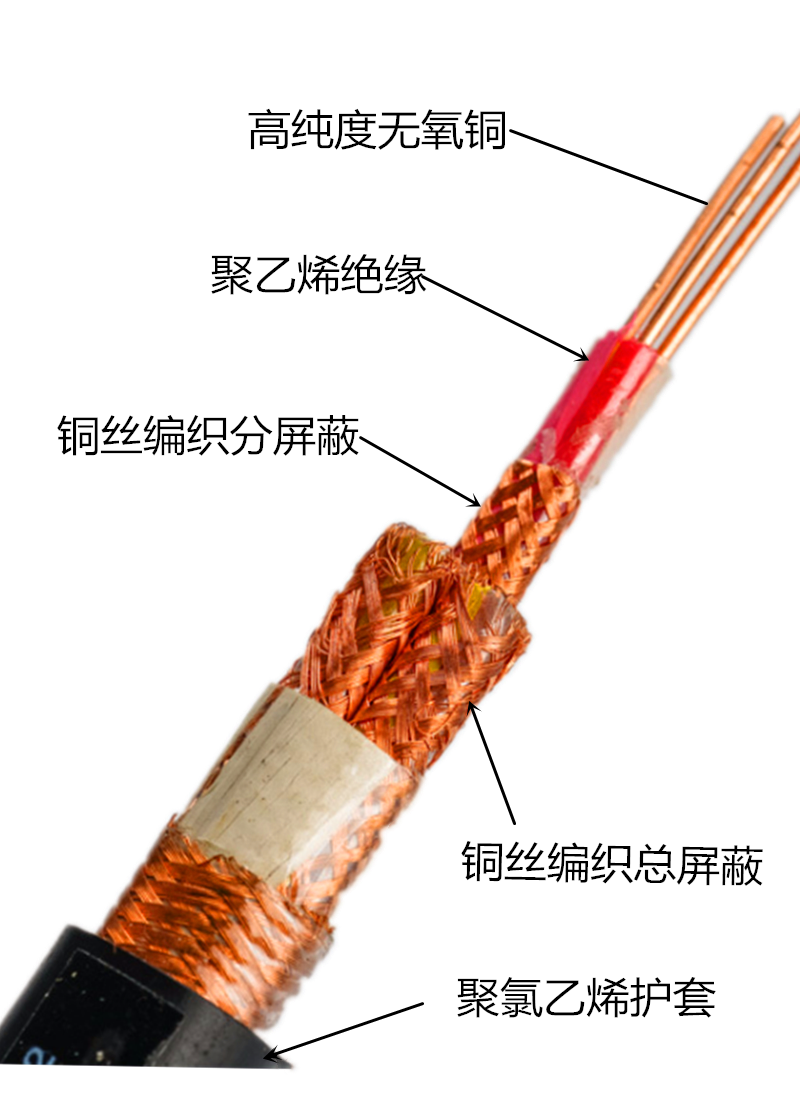

電線電纜


問:22千瓦的電機,用多少平方的銅線電纜?


答:22千瓦的電機,用10平方的銅線電纜比較合適。


功率=電流×(1.732×380電壓×0.85功率因數×0.9效率)。電流I=22000/1.732×380×0.85×0.9=43.69A。


根據電流選電纜,選擇10的聚氯乙烯絕緣銅線載流量為50-80A,最為合理。


選擇好電纜以后,我們可以根據經驗來核對一下。


我們知道的經驗數據是每平方的銅線允許載流量大致范圍是5A到8A,那么10平方銅線的載流量就是50A到80A之間,所以我們可以看出選擇10平方的銅芯電線最為合理。當然有條件也可以選擇16平方的銅線。


我們首先要明確電纜的選擇是根據計算電流來選擇的,而不是依據啟動電流來選擇的,所以選擇電纜時是不需要考慮電機的啟動方式的。



10平方的銅芯電線,可以使用的距離是多少?

電壓的波動范圍不要超過5%,那么也就是380V×5%=19V,也就是電壓波動不要超過19V。


△U=(P×L)/(A×S)。


其中△U是19V,功率P是22KW,A是導體材質系數,銅為77,S是導線的截面積即10平方毫米。


那么L=△U×A×S/P=19V×77×10/22=665米。


也就是說在665米的距離之內使用10平方的銅芯電線壓降都是可以滿足要求的。如果超過這個距離,需要選擇更大平方的銅線了。

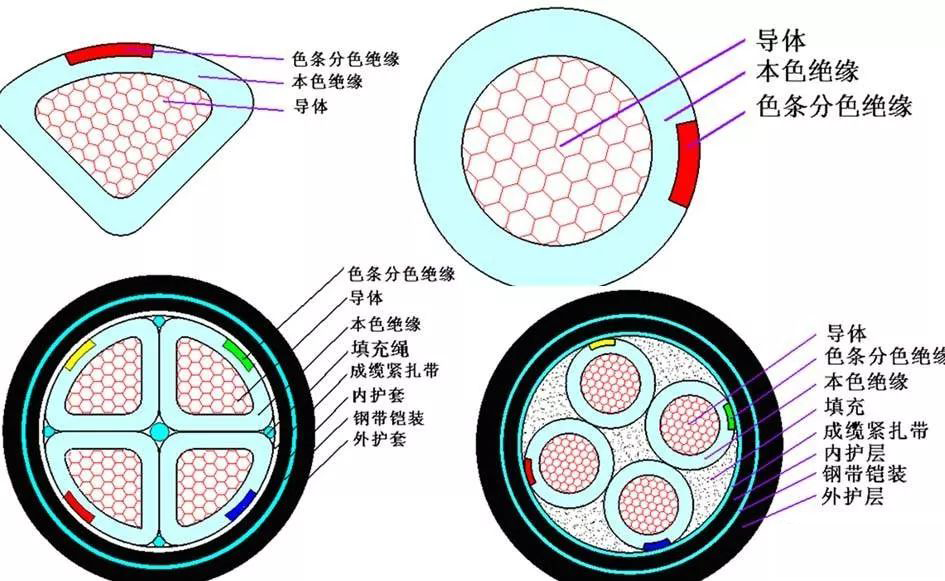

絕緣電纜


1平方銅線可以負荷多少瓦?

只要是銅芯電線,每平方毫米的截面積可以安全通過4--5A的額定電流。


在220V單相電路中,每1KW的功率,其電流約為4-5A左右;在380V三相平衡電路中,每1KW的功率,其電流約為2A左右。


上面的這些值,可用物理計算公式算下來的結果是很接近的,所以電工在工作中,為了不去記那些“繁瑣”的計算公式,就記住這些就可以了。


即每1平方毫米截面積的銅芯線,如果用于220V單相電路中,則可以安全承載1KW 的負載所通過的電流;如果用在三相平衡負載(比如電動機)電路中,則可以安全承載2.5KW負載所通過的電流。
