架空絕緣電纜技術及特點

文章出處:網責任編輯:作者:人氣:-發表時間:2018-04-08 15:36:00
分享到:



一、額定電壓1kV及以下架空絕緣電纜

1 使用特性
1.1 額定電壓U為1kV及以下。
1.2 電纜導體的長期允許工作溫度:聚氯乙烯絕緣、聚乙烯絕緣應不超過70℃,交聯聚乙烯絕緣應不超過90℃。
1.3 電纜的敷設溫度應不低于 -20℃。
1.4 電纜的允許彎曲半徑:電纜外徑(D)小于25mm時,應不小于4D,電纜外徑(D)大于或等于25mm時,應不小于6D。

2 型號


型 號

名   稱

主要用途

JKV

額定電壓1kV銅芯聚氯乙烯絕緣架空電纜

架空固定敷設、
引戶線等

JKLV

額定電壓1kV鋁芯聚氯乙烯絕緣架空電纜

JKLHV

額定電壓1kV鋁合金芯聚氯乙烯絕緣架空電纜

JKY

額定電壓1kV銅芯聚乙烯絕緣架空電纜

JKLY

額定電壓1kV鋁芯聚乙烯絕緣架空電纜

JKLHY

額定電壓1kV鋁合金芯聚乙烯絕緣架空電纜

JKLGY

額定電壓1kV鋼-鋁絞合芯聚乙烯絕緣架空電纜

JKYJ

額定電壓1kV銅芯交聯聚乙烯絕緣架空電纜

JKLYJ

額定電壓1kV鋁芯交聯聚乙烯絕緣架空電纜

JKLHYJ

額定電壓1kV鋁合金芯交聯聚乙烯絕緣架空電纜

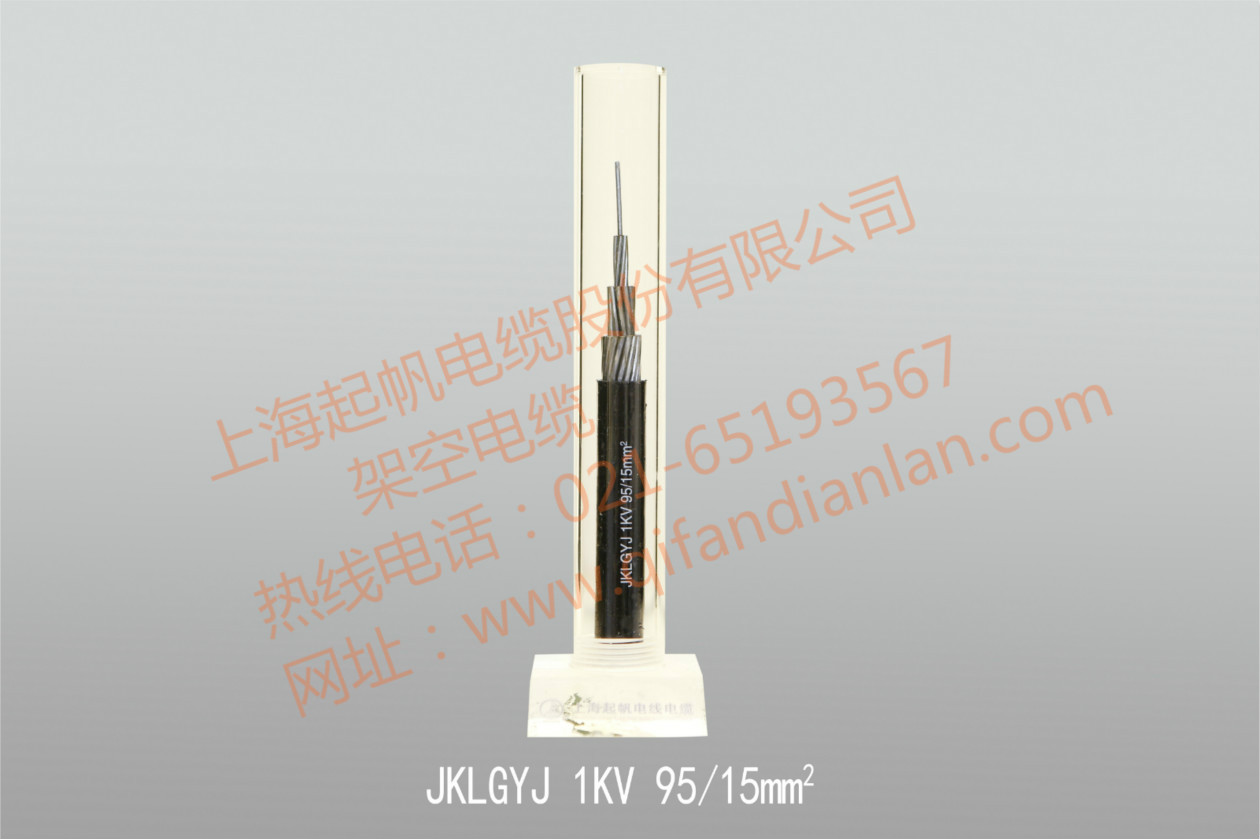

JKLGYJ

額定電壓1kV鋼-鋁絞合芯交聯聚乙烯絕緣架空電纜

3  規格


型   號

芯 數

主線芯標稱截面mm2

JKV、JKLV、JKLHV;
JKY、JKLY、JKLHY;
JKYJ、JKLYJ、JKLHYJ

1

10~400

2、4

10~120

JKLV、JKLY、JKLYJ

3+k

10~120

JKLGY、JKLGYJ

1

10/2~240/40

k為承載線芯或帶承載的中性線芯。

4  執行標準:
GB/T 12527-2008《額定電壓1kV及以下架空絕緣電纜》


  額定電壓10kV架空絕緣電纜

1  使用特性
1.1額定電壓10kV。
1.2電纜的敷設溫度應不低于-20℃。
1.3短路時(最長持續時間不超過5s)電纜的最高溫度:交聯聚乙烯絕緣250℃,高密度聚乙烯絕緣150℃。
1.4有承載線結構的電纜導體的最高長期允許工作溫度:交聯聚乙烯絕緣90℃,高密度聚乙烯絕緣75℃。
1.5電纜的允許彎曲半徑:不小于20(D+d)±5%mm。其中D為電纜實際外徑,d為導體實際外徑。
2  型 號


型  號

名  稱

主要用途

JKYJ

銅芯交聯聚乙烯絕緣架空電纜

架空固定敷設。
電纜架設時,應考慮電纜和樹木保持一定距離,電纜運行時,允許電纜和樹木頻繁接觸。

JKLYJ

鋁芯交聯聚乙烯絕緣架空電纜

JKLHYJ

鋁合金芯交聯聚乙烯絕緣架空電纜

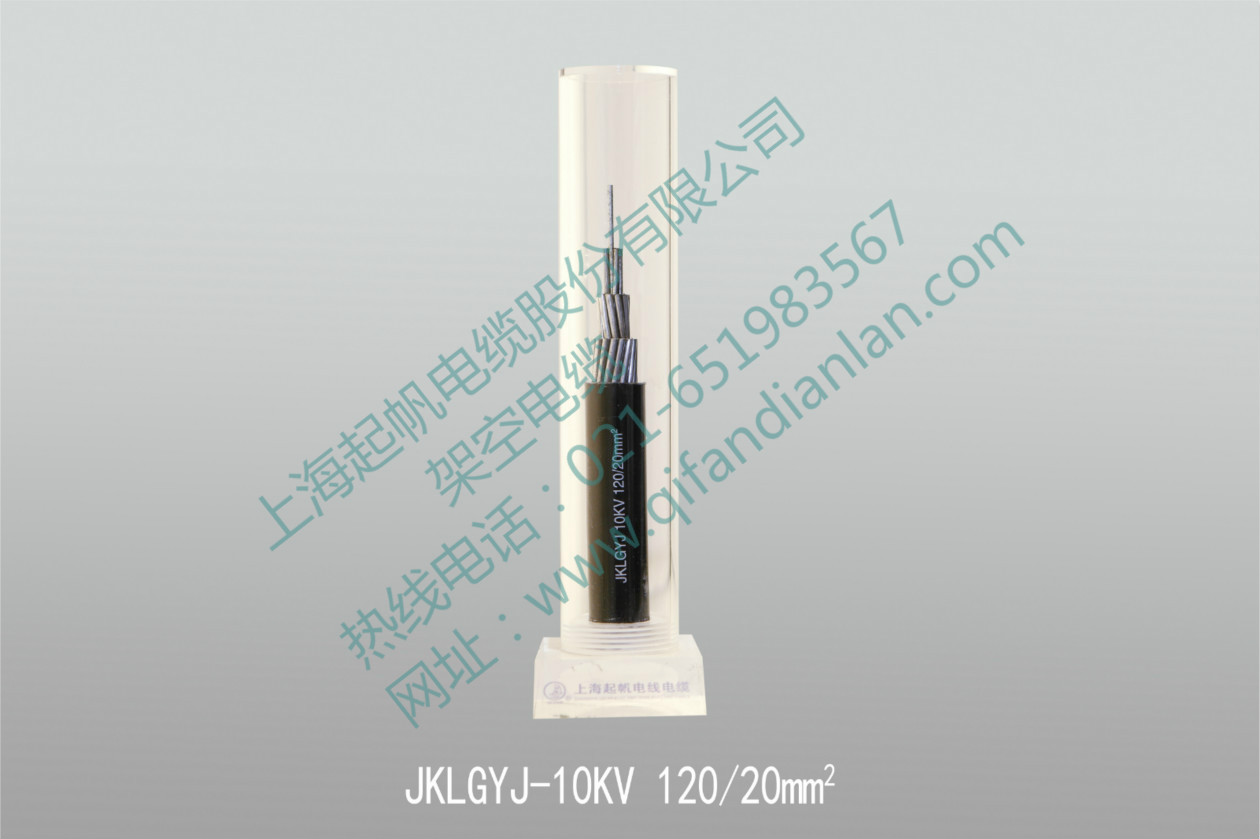

JKLGYJ

鋼-鋁絞合芯交聯聚乙烯絕緣架空電纜

JKY

銅芯聚乙烯絕緣架空電纜

JKLY

鋁芯聚乙烯絕緣架空電纜

JKLHY

鋁合金芯聚乙烯絕緣架空電纜

JKLGY

鋼-鋁絞合芯聚乙烯絕緣架空電纜

JKLYJ/Q

鋁芯輕型交聯聚乙烯絕緣架空電纜

架空固定敷設。
電纜架設時,應考慮電纜和樹木保持一定距離,電纜運行時,只允許電纜和樹木作短時接觸。

JKLHYJ/Q

鋁合金芯輕型交聯聚乙烯絕緣架空電纜

JKLGYJ/Q

鋼-鋁絞合芯輕型交聯聚乙烯絕緣架空電纜

JKLY/Q

鋁芯輕型聚乙烯絕緣架空電纜

JKLHY/Q

鋁合金芯輕型聚乙烯絕緣架空電纜

JKLGY/Q

鋼-鋁絞合芯輕型聚乙烯絕緣架空電纜

3規 格


型   號

芯 數

主線芯標稱截面mm2

JKYJ、JKLYJ、JKLHYJ

1

10~400

3

25~400

3+K(A)或3+K(B)

25~400,其中K25~120

JKY、JKLY、JKLHY;
JKLYJ/Q、JKLHYJ/Q;
JKLY/Q、JKLHY/Q

1

10~400

JKLGY、JKLGYJ;
JKLGY/Q、JKLGYJ/Q

1

10/2~240/40

K為承載絞線。根據工程設計要求,可選規定截面與相應導體截面匹配。
(A)表示鋼承載絞線,(B)表示鋁合金承載絞線。
